Rangkaian Charger Baterai 12 Volt
Sederhana ini menggunakan IC regulator tegangan LM350 dengan kemampuan mengalirkan arus 3 Ampere.
Rangkaian charger Baterai 12 volt ini cukup sederhana dan dapat digunakan untuk mengisi Baterai kering maupun accumulator. Rangkaian charger Baterai 12 volt pada gambar dibawah adalah rangkaian kontrol charger yang masih membutuhkan sumber tegangan input dari power supply dengan range tegangan DC +17 volt hingga +30 volt dan kemampuan mensupply arus 3 Ampere.

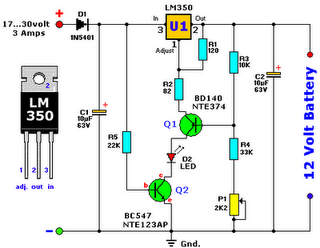

Rangkaian lengkap beserta daftar komponen untuk membuat charger Baterai 12 volt dapat dilihat pada gambar berikut :
Rangkaian Charger Baterai 12 Volt pada gambar diatas dilengkapi dengan pengatur level tegangan output yang dapat dikontrol melalui potensiometer P1 2,2 KOhm dari +13,5 volt DC hingga +14,5 volt DC.
Agar dapat memonitor teperature dari Baterai yang dicharge (diisi) sebaiknya R3 10 K Ohm diganti dengan NTC 10 K Ohm sebagi sensor panas batere.
Dioda D1 akan mengalirkan semua arus ke rangkaian kontrol charger batere 12 volt ini baik untuk konsumsi kontrol regultor maupun konsumsi arus pengisian Baterai.
Oleh karena itu dioda D1 pada rangkaian charger Baterai ini harus dapat mengalirkan arus besar (minimal 5 Ampere) lebih besar lebih baik agar tidak terjadi disipasi daya menjadi panas oleh dioda D1 tersebut.
IC regulator LM350 juga berfungsi sebagai power charger dan akan terjadi disipasi daya menjadi panas pada IC LM350 ini, oleh karena itu IC regulator tegngan LM350 ini harus dilengkapi dengan heat sink untuk menyerap panas yang dihasilkan oleh IC LM350 tersebut.
