Menghubungkan ke Jaringan Ethernet

Konektor 10/100 Ethernet memungkinkan unit terpasang 10/100 jaringan

1. Pasang kabel Cat5 ke konektor RJ-45 berlabel Ethernet 10/100 dan hubungkan ujung lainnya ke switch 10/100.

2.Konektor Ethernet 10/100 mendukung auto "MDIX" dan dapat dipasang langsung ke PC untuk tujuan diagnostik.

Menghubungkan Daya/ Power

IP7-SS20 otomatis merasakan sumber daya dan tegangan.

Power Eksternal

· Power Jack 2.1mm (pusat ujung positif) menerima 24-32 VAC / VDC

· Konektor J1-1 (+) dan J1-2 (-) menerima 24-32 VAC / VDC

· JANGAN mensuplai listrik ke kedua Power Jack 2.1mm dan J1-1 dan J1-2

USB Power

Konektor USB dapat digunakan untuk daya unit untuk diagnosa atau firmware flashing tingkat rendah.Pasang kabel USB dari PC ke konektor USB-B. Unit dapat meningkatkan daya, tetapi tidak akan dapat digunakan untuk operasi audio.

Menghubungkan Speaker/ Transformator

SPKR 8Ω+ and SPKR 8Ω-

Konektor speaker di desain untuk mengendalikan beban 8 Ohm.

· Hubungkan J2-6 dan J2-7 ke transformator, speaker atau amplifier (polaritas independen)

· Jika IP7-SS20 terhubung ke amplifier, atur tingkat volume di IP7-SS20 sampai 4 atau kurang Konfigurasi Speaker

IP7-SS20 dirancang untuk menjalankan speaker terpasang ke 25/70V jalur distribusi (opsional memerlukan 25/70V Transformer) atau 8 Ohm.

Satu speaker atau lebih dapat dijalankan oleh satu IP7-SS20. Jika lebih bahwa salah satu pembicara terhubung ke IP7-SS20, semua speakerakan terdengar ketika audio dikirim ke SS20.

25/70V Speaker dengan opsional transformer 25/70V

SS20 dapat menjalankan satu atau lebih speaker 25/70V atau klakson saat dilengkapi dengan opsional trafo 25/70V.Ini adalah metode rekomendasi instalasi saat menjalankan speaker ganda.





Harap dicatat pedoman berikut:

· Setiap speaker harus memiliki sendiri transformator 25/70V.

· Semua speaker harus ditransfer secara paralel.

· Speaker harus dipasang pada jarak 3000 kaki (900 meter) dari SS20 yang menggunakan 18 kabel/ kawat pengukur.

· Total daya yang tersedia dari SS20 harus dikurangi dengan30% untuk memperhitungkan kehilangan garis

· Total daya dari keran speaker yang dipilih tidak dapat melebihitersedia dari daya yang tersedia di SS20.

· Memelihara polaritas kabel antara speaker.

Untuk menggunakan transformator opsional:

· Pasang transformator di samping IP Amplifier.

· Hubungkan J2-6 (spkr 8K +) dan J2-7 (spkr 8K-) dari IP Amplifier ke sisi 8 Ohm dari transformator

· Hubungkan 20 kera daya dari sisi lain dari transformatordengan kabel yang menuju ke speaker.

· Lihat petunjuk yang disertakan dengan transformator untuk informasi tambahan

Speaker 8 Ohm

Konfigurasi berikut ini mendukung untuk menjalankan speaker 8 Ohm.Jika Anda berencana untuk menjalankan lebih dari satu speaker, pertimbangkan untuk menggunakan 25/70V Speaker dengan opsional transformator 25/70V seperti yang dijelaskan dalam bagian sebelumnya.

Speaker Tunggal 8 Ohm


Speaker Tunggal 8 Ohm


Dua Speaker 8 Ohm Harus Dirangkai Secara Seri

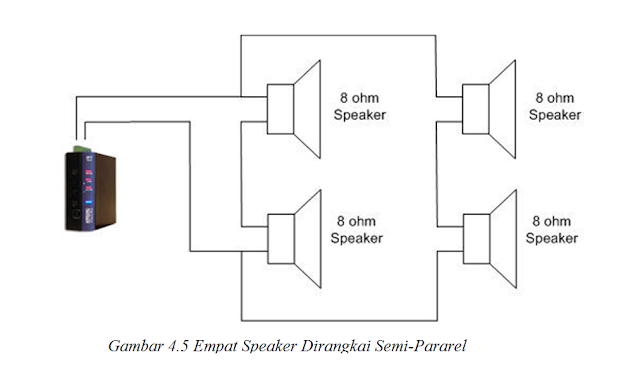

Empat Speaker 8 Ohm Harus Dirangkai Secara Semi-Pararel




Harap dicatat pedoman berikut:

· Speaker harus dipasang pada jarak 100 kaki (30 meter) dari SS20 menggunakan 18 kawat pengukur.

· Jumlah total kabel yang digunakan pada pemasangan kabel seharusnya tidak lebih dari 200 kaki (60 meter).

· Total daya yang tersedia dari SS20 yang didistribusikan secara merata salah satu speaker.
