Intruksi pemasangan , pengaturan volume server IP7-SS20
Melanjutkan artikel sebelumya mengenai IP7-SS20.pemasangan Menghubungkan pusat 12C, Intruksi pemasangan , pengaturan volume server IP7-SS20 ( Internet Protocol IP7-SS20)Menghubungkan Garis Luar
Garis luar konektor dirancang untuk menjalankan beban tidak seimbang 600 Ohm di-10dB. Hal ini mampu menjalankan headphone atau speaker multimedia.· Hubungkan J2-3 ke sisi + dari sumber keluaran/ output.
· Hubungkan J2-4 ke - sisi sumber keluaran/ output.
· Panjang kabel tidak boleh melebihi 6 kaki (2 meter).
· Gunakan kabel 22 awg terlindung / tertahan.
Menghubungkan Pusat I2C
IP7-SS20 dapat mendukung Pusat I2C opsional melalui konektor RJ-10. Tombol, relay dan LED dapat ditambahkan ke Pusat I2C, tapi memerlukan custom firmware dan software.
Instruksi Pemasangan
IP7-SS20 dapat diinstal pada rel DIN atau latar yang terpasang.Pemasangan Din Rail
Untuk Pemasangan Din Rail
1.Potong 35mm DIN Rail (tidak disediakan) dengan panjang yang diinginkan dan amankan ke dinding.
2.Tempatkan IP7-SS20 ke DIN Rail dengan memiringkan bagian atas unit (J1, J2, J3 konektor menghadap ke atas dengan tombol Volume dan USB-B konektor menghadap ke depan) kembali ke DIN Rail sampai IP7-SS20 klip DIN menarik bagian atas rail.
3.Tekan di bagian bawah IP7-SS20 untuk mengunci di tempatnya.
Pemasangan Latar
Untuk memasang latar:1.Pasang detachable pelat pemasangan latar di belakang unit menggunakan sekrup yang tersedia
2.Dua lubang dudukan dari pelat pemasangan permukaan harus berada di atas konektor J1, J2, dan J3.
3.Pasang dua (2) #8 kepala sekrup 2 inchi (52 mm) terpisah dan putar ke dalam ¼ ".
4.Tempatkan lubang pemasangan IP7-SS20 di atas sekrup #8.
5.Pasang satu (1) sekrup #8 ke lubang yang tersisa di bagian bawah pelat pemasangan

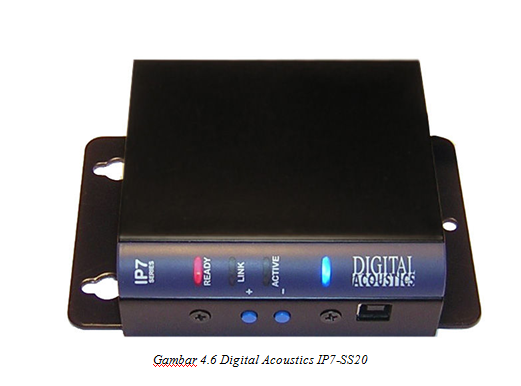

Digital Acoustics IP7-SS20
Pengaturan Tingkat Volume
The IP7-SS20 mendukung tujuh tingkat volume untuk sebuah speaker yang terpasang.· Tekan tombol "+" atau "-" satu kali untuk menambah atau mengurangi volume speaker.
· Jika tidak ada audio diputar, bunyi bip frekuensi tinggi akan terdengar ketika volume "+" ditekan dan bunyi bip frekuensi rendah akan terdengar saat volume "-" ditekan.
· Menekan tombol "-" atau "+" tujuh kali untuk mengatur unit pada pengaturan terendah atau tertinggi.
· Bacalah manual perangkat lunak untuk mengatur volume melalui software.
